El projecte d’energia solar flotant està format per mòdul solar, inversor solar, muntatge de cèl·lules solars flotants, cables, etc .. i el muntatge de cèl·lules solars flotant inclou el mòdul solar flotador, el flotador de passarel·les, el flotador d’equips, el flotador de connexió, l’estructura de suport del mòdul solar, els cargols de connexió, tots els quals són dissenyats modulars, fàcils d’instal·lar i combinar. Per tant, el sistema flotant està fabricat amb material HDPE, que té les característiques de la anti-envelliment, la resistència a la corrosió, el rendiment estable, el material reciclable, etc., i la vida del disseny pot arribar a més de 25 anys.
Esquema principal dels equips del sistema
|
Element núm. |
Nom de la part |
cuadre |
Element núm. |
Nom de la part |
cuadre |
|
1 |
Floater principal |
|
7 |
Part de suport posterior |
|
|
2 |

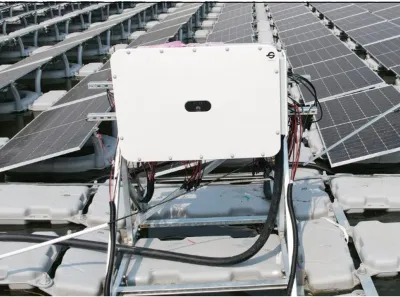

Equips flotants |
|
8 |
posar el cep |
|
|
3 |
Flotador de passarel·les |
|
9 |
Placa de fixació |
|
|
4 |
Floater de connexió |
|
10 |
Ancoratge nord-sud |
|
|
5 |
Petita passarel·la Floater |
|
11 |
East West Anchor Truss |
|
|
6 |
Cama de suport frontal |
|
12 |
Cargol i femella especial |
|
Alliberament de prova de substàncies tòxiques i nocives
Especificació del producte
|
Nom del producte |
llargada |
amplada |
Codi de producte |
cuadre |
|
Flotador de passarel·les |
2500mm |
550mm |
Fn-ft-zdft-p -0201 |
|
|
Floater principal |
2000mm |
1200mm |
Fn-ft-zjft-p -0201 |
|
|
Equips flotants |
2000mm |
700mm |
Fn-ft-sbft-p -0201 |
|
|
Floater de connexió |
680mm |
400mm |
Fn-ft-ljft-p -0201 |
|
Diagrama del sistema
El sistema solar flotant normalment consisteix en la passarel·la flotant, flotador d’equips, flotador de connexió, suport, bloc de pressió, així com corda d’ancoratge, bloc d’ancoratge i pila d’ancoratge. El nostre disseny d’ancoratge es farà d’acord amb el terreny real del projecte i l’estat de la zona d’aigua i es dissenyarà de manera pràctica. Generalment, les parts properes a la costa adopten piles d'ancoratge per a l'ancoratge, mentre que altres parts adopten ancoratges que s'enfonsen. Els blocs d'ancoratge estan fets de blocs de formigó. El pes de cada bloc d'ancoratge sol ser d'1 tona o 2 tones. A més, cal dissenyar la configuració dels punts d'ancoratge segons el pes de la matriu de panells fotovoltaics.
